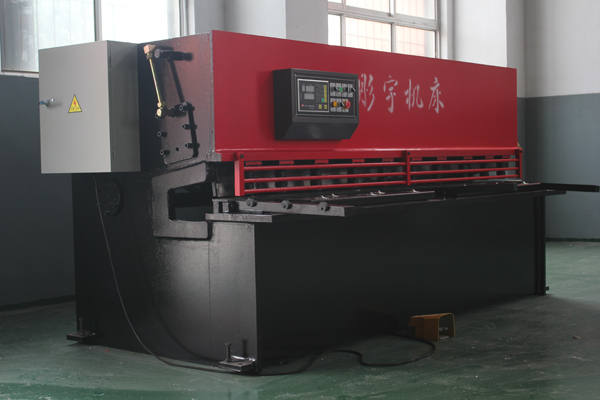

QC12Y-8×3200数控液压摆式剪板机
- 更新：2016-06-13 14:03:16 点击：
详细信息/ INFORMATION
性能与特点
1. 机架采用整体焊接结构,整体经振动失效处理：液压传动,氮气回程；
2. 刃口间隙调整有指示牌指示,调整轻便迅速;
3. 采用栅栏式和电气联锁安全保护装置;
4. 后挡料尺寸及剪切次数有数字显示。
2. 刃口间隙调整有指示牌指示,调整轻便迅速;
3. 采用栅栏式和电气联锁安全保护装置;
4. 后挡料尺寸及剪切次数有数字显示。
QC12Y系列液压摆式剪板机性能参数
|
型号
|
可剪规
(T*W)(mm)
|
剪切角度
(°)
|
行程次数
Time/min
|
后挡料
距离
mm
|
主电机
功率
kw
|
外形尺寸
L×W×H
mm
|
|
QC12Y-4×2500
|
4×2500
|
1°30′
|
18
|
20~500
|
5.5
|
3200×1650×1620
|
|
QC12Y-4×3200
|
4×3200
|
1°30′
|
14
|
20~500
|
5.5
|
3900×1650×1620
|
|
QC12Y-4×4000
|
4×4000
|
1°30′
|
12
|
20~500
|
7.5
|
4700×1900×1800
|
|
QC12Y-4×5000
|
4×5000
|
1°30′
|
10
|
20~800
|
7.5
|
5700×2100×2200
|
|
QC12Y-6×2500
|
6×2500
|
1°30′
|
18
|
20~500
|
7.5
|
3200×1650×1620
|
|
QC12Y-6×3200
|
6×3200
|
1°30′
|
14
|
20~500
|
7.5
|
3900×1650×1620
|
|
QC12Y-6×4000
|
6×4000
|
1°30′
|
12
|
20~500
|
11
|
4700×1850×1700
|
|
QC12Y-6×6000
|
6×6000
|
1°30′
|
8
|
20~800
|
11
|
6700×2200×2200
|
|
QC12Y-8×2500
|
8×2500
|
1°30′
|
14
|
20~500
|
11
|
3200×1650×1620
|
|
QC12Y-8×3200
|
8×3200
|
1°30′
|
12
|
20~500
|
11
|
4000×1650×1620
|
|
QC12Y-8×4000
|
8×4000
|
1°30′
|
10
|
20~500
|
11
|
4480×1800×1700
|
|
QC12Y-8×5000
|
8×5000
|
1°30′
|
8
|
20~800
|
15
|
5700×2250×2310
|
|
QC12Y-8×2500
|
10×2500
|
1°30′
|
10
|
20~500
|
15
|
3200×1800×2700
|
|
QC12Y-10×3200
|
10×3200
|
2°
|
10
|
20~500
|
18.5
|
3900×1950×2900
|
|
QC12Y-10×4000
|
10×4000
|
2°
|
8
|
20~800
|
18.5
|
4700×2200×2100
|
|
QC12Y-10×6000
|
10×6000
|
2°
|
6
|
20~800
|
18.5
|
6700×2500×2450
|
|
QC12Y-10×2500
|
12×2500
|
1°30′
|
11
|
20~600
|
18.5
|
3200×2127×2235
|
|
QC12Y-12×3200
|
12×3200
|
1°40′
|
10
|
20~600
|
18.5
|
3900×2127×2235
|
|
QC12Y-12×4000
|
12×4000
|
1°40′
|
8
|
20~800
|
18.5
|
4700×2250×2100
|
|
QC12Y-12×6000
|
12×6000
|
1°40′
|
5
|
20~800
|
30
|
6700×2700×2750
|
|
QC12Y-12×8000
|
12×8000
|
2°
|
5
|
20~800
|
37
|
9100×3400×2900
|
|
QC12Y-16×2500
|
16×2500
|
2°
|
8
|
20~600
|
18.5
|
3200×2400×2100
|
|
QC12Y-16×3200
|
16×3200
|
2°
|
7
|
20~600
|
18.5
|
4000×2400×2100
|
|
QC12Y-16×4000
|
16×4000
|
2°
|
6
|
20~800
|
18.5
|
4700×2500×2300
|
|
QC12Y-16×6000
|
16×6000
|
2°30′
|
6
|
20~800
|
37
|
6700×3300×2750
|
|
QC12Y-20×2500
|
20×2500
|
2°30′
|
6
|
20~800
|
37
|
3200×2100×2600
|
|
QC12Y-20×3200
|
20×3200
|
2°30′
|
5
|
20~800
|
37
|
3900×2350×2750
|
|
QC12Y-20×4000
|
20×4000
|
2°30′
|
4
|
20~800
|
37
|
4800×2400×2750
|
|
QC12Y-25×2500
|
25×2500
|
2°30′
|
4
|
20~800
|
45
|
3900×2360×2860
|
